사양
| 제품 | 압력 송신기 |
| 모델 | SUP-3000 |
| 측정 범위 | 0～0.6kPa...60MPa(게이지압력), 0～2kPa... 3MPa(단열압력) |
| 표시 해상도 | ±0.075%FS;±0.1%FS |
| 주변 온도 | -40 ~ 85℃ |
| 중간 온도 | -40~100℃ |
| 보관 온도 | -50~85℃ |
| 출력 신호 | 4-20mA 아날로그 출력 / HART 통신 지원 |
| 다이어프램 소재 | 316L 스테인리스 스틸 하스텔로이 C(커스텀) |
| 프로세스 연결 | 316L 스테인리스 스틸 |
| 오일을 채우다 | 실리콘 오일 |
| 전원 공급 | 24VDC |
| 장기 안정성 | ±0.1%FS/3년 |
| 인프레스 보호 | IP67 |
소개

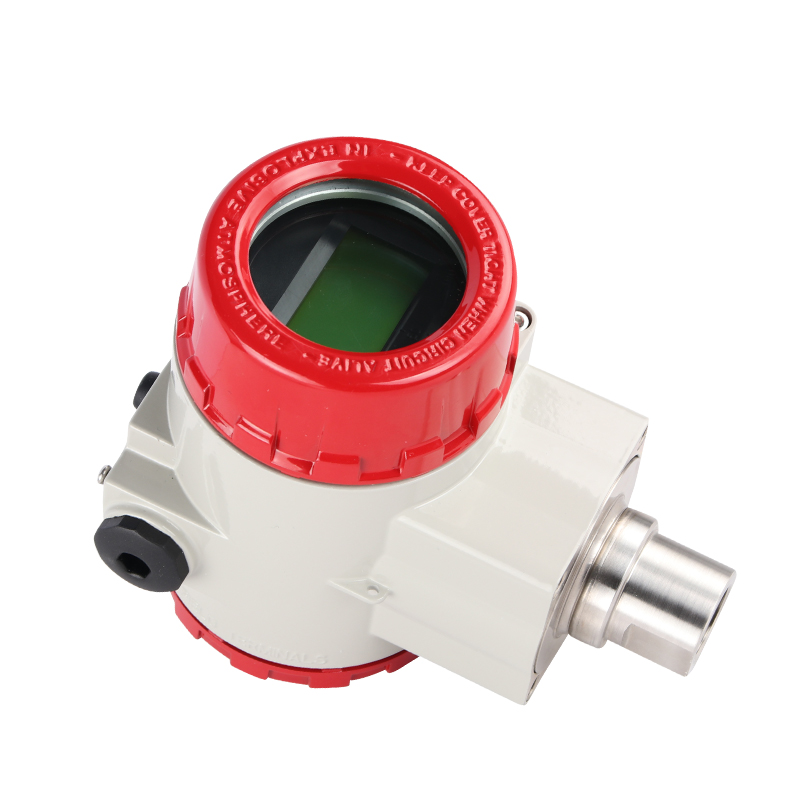

SUP-3000 압력 트랜스미터는 최첨단 디지털 처리 기능을 갖춘 독특하고 검증된 실리콘 센서를 사용하여 정확도, 장기 안정성 및 기능 측면에서 뛰어난 성능을 제공합니다. -0.1MPa~40MPa 전체 감지 범위.
애플리케이션
원칙
SUP-P3000 압력 트랜스미터는 골판지, 분리된 다이어프램 및 충전 오일을 통해 프로세스 미디어가 압력 센서의 다이어프램에 가압됩니다. 압력 센서 다이어프램의 다른 쪽 끝은 공기(게이지 측정용) 또는 진공(절대 측정용)에 연결됩니다. 이런 식으로 센서 다이의 저항이 변하여 감지 시스템이 다른 전압을 출력합니다. 출력 전압은 압력 변화에 비례하며, 그런 다음 어댑터와 증폭기를 통해 표준 출력으로 전송됩니다.
