제품 스펙
제품: 전자 유량계
모델명: SUP-LDG-C
배관 사이즈: DN15~DN1000
일반적인 사용 압력: DN6 - DN80, PN<4.0MPa; DN100 - DN150, PN<1.6MPa; DN200 – DN1000, PN<1.0MPa; DN1200 – DN2000, PN<0.6MPa
정밀도: ±0.3%，±2mm/s(flowrate<1m/s)
신뢰성: 0.15%
안감 재료 : PFA, F46, Neoprene, PTFE, FEP
전극 재질: Stainless steel SUS316, Hastelloy C, Titanium, Tantalum, Platinum-iridium
사용 온도: 일체형: -10℃~80℃; 분할형: -25℃~180℃
전원: 100-240VAC，50/60Hz / 22VDC—26VDC
IP등급: IP65, IP68(optional)
제품 표준서: JB/T 9248-2015
-

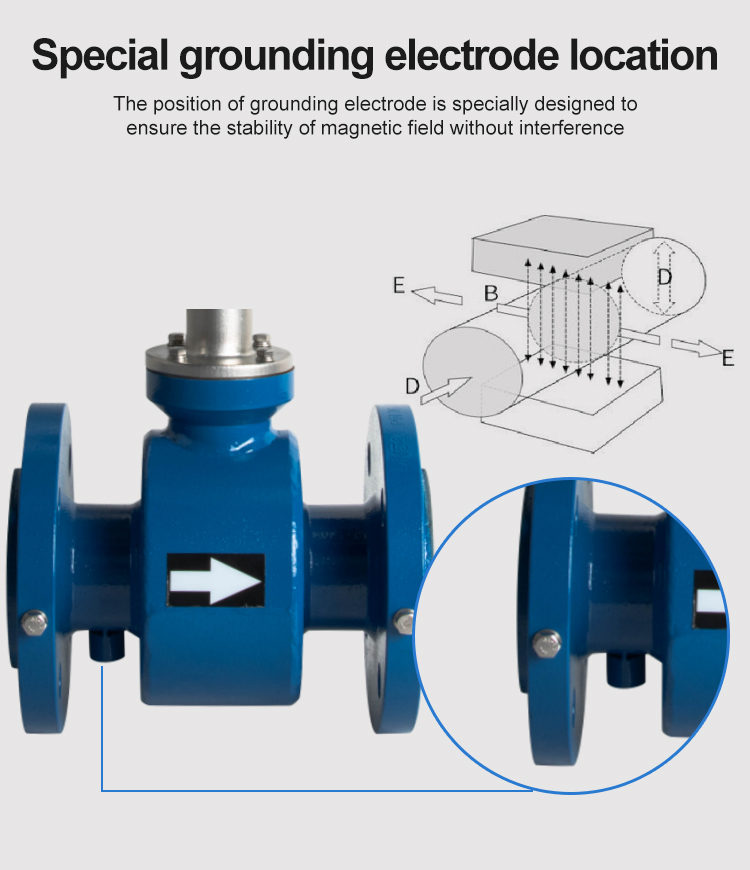

측정 원리
전자 유량계는 패러데이의 법칙에 따라 작동합니다.액체가 직경이 D인 v의 유량으로 파이프를 통과할 때,여기 코일에 의해 B의 자속 밀도가 생성됩니다.아래 전력은 E 와 유속 v 에 비례합니다:
E=K×B×V×D
위치 설명:
E－유도 기전력
K－미터 상수
B－자기 유도 밀도
V－측정관 단면의 평균 유속
D－측정관 내경
-
작품 소개
주의: 본 제품은 폭발방지장소에 사용하는 것을 엄금합니다.
-
교정선
-
안정성 테스트
