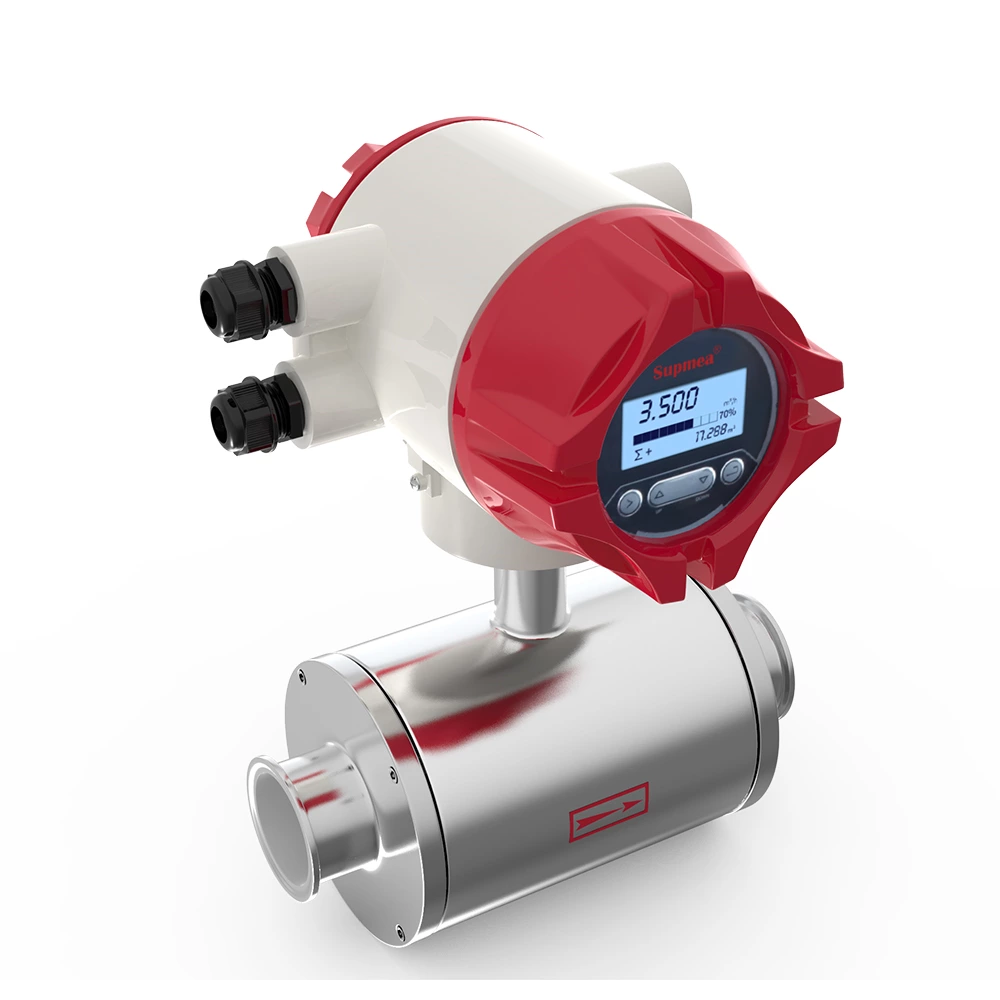

SUP-LDG 식품 가공용 위생 전자 유량계

위생형 전자식 유량계

특징

  • 정밀도: ±0.5%(Flow speed > 1m/s)
  • 신뢰성: 0.15%
  • 전도율  Water: Min. 20μS/cm ; Other liquid: Min. 5μS/cm
  • Flange: ANSI/JIS/DIN DN15…1000
  • IP등급: IP65



전화: +86 15867127446 (WhatApp)

이메지 : info@supmea.com

  • 제품 스펙
 제품  위생형 전자 유량계
모델명  SUP-LDGS
 배관 사이즈  DN15~DN1000
일반적인 압력  0.6~4.0MPa
 정밀도  ±0.5%,±2mm/s(flowrate<1m/s)
 반복성  0.2%
 안감 재료   PFA, F46, Neoprene, PTFE, FEP
 전극 재질  Stainless steel SUS316, Hastelloy C, Titanium,
   Tantalum, Platinum-iridium
 사용 온도  Integral type: -10℃~80℃
   Split type: -25℃~180℃
환경온도  -10℃~55℃
 전원  100-240VAC,50/60Hz / 22VDC—26VDC
 전도도  Water 20μS/cm other medium 5μS/cm
 IP 등급  IP65, IP68(optional)
 제품 표준서  JB/T 9248-2015



  • 측정 원리

전자기 유량계는 패러데이의 법칙에 따라 동작하며, 5μs/cm 이상의 전도율와 0.2에서 15m/s의 전도 매개체을 측정할 수 있습니다.전자기유량계는 일종의 부피 유량계로 파이프를 통과하는 액체의 유속을 측정하는 데 쓰입니다.

전자 유량계는 패러데이의 법칙에 따라 작동합니다.액체가 직경이 D인 v의 유량으로 파이프를 통과할 때,여기 코일에 의해 B의 자속 밀도가 생성된다.아래 전력은 E 와 유속 v 에 비례합니다:


E=K×B×V×D



            위치 설명:
              E-유도 기전력
              K-미터 상수
              B-자기 유도 밀도
              V-측정관 단면의 평균 유속
              D-측정관 내경

magnetic flowmeter principle

  • 작품 소개

  SSUP-LDG 전자기 유량계는 모든 전도성 액체에 적용됩니다.이것은 액체와 계량, 무역 인수인계를 모니터링하는 정밀 측정이 대표적립니다.순간 및 누적 트래픽을 표시하고 아날로그 출력, 통신 출력, 계전기 제어 기능을 지원합니다.

Sanitary electromagnetic flowmeter

주의: 본 제품은 폭발방지장소에 사용하는 것을 엄금합니다.


  • 제품 응용

      전자기 유량계는 이미 각 분야에서 60여 년 동안 사용되었습니다. 이러한 계기는 모든 전도된 액체에 적용됩니다. 예를 들면 다음과 같습니다:

     생활용수, 공업용수, 원수, 지하수, 도시 오수, 공업 폐수, 가공 후 중성 펄프, 펄프 등





magnetic flowmeter application

  • 자동 교정선

magnetic flowmeter calibrationmt flowmeter calibrateyokogawa flowmeter magnetic

  • 안정성 테스트

emc test magnetic flowmeter

success storymag flowmeter applicationmag flowmeter application
