SUP-LDG 분리형 전자 유량계

정밀도: ±0.5%(Flow speed > 1m/s) 신뢰성: 0.15% 전도율:  Water: Min. 20μS/cm; Other liquid: Min. 5μS/cm 플랜지: ANSI/JIS/DIN DN15…1000 IP등급: IP68

특징

  • 정밀도: ±0.5%(Flow speed > 1m/s)
  • 신뢰성: 0.15%
  • 전도율:  Water: Min. 20μS/cm; Other liquid: Min. 5μS/cm
  • 플랜지: ANSI/JIS/DIN DN15…1000
  • IP등급: IP68



Email : info@supmea.com

remote type magnetic flowmeter
remote type magnetic flowmeter remote magnetic flowmeter remote electromagnetic flowmeter
  • 제품 스펙
제품  전자 유량계
모델명  SUP-LDG
 배관 사이즈   DN15~DN1000
일반적인 압력  0.6~4.0MPa
 정밀도   ±0.5%,±2mm/s(flowrate<1m/s)
안감 재료   PFA,F46,Neoprene,PTFE,FEP
전극 재질   Stainless steel SUS316, Hastelloy C, Titanium,Tantalum Platinum-iridium
사용 온도   Integral type: -10℃~120℃;  Split type: -25℃~120℃
전원   100-240VAC,50/60Hz, 22VDC—26VDC
 환경온도  -10℃~60℃
전도도   Water 20μS/cm other medium 5μS/cm
구조 종류  Tegral type, split type
 IP 등급   IP68
제품 표준서   JB/T 9248-1999 Electormagnetic Flowmeter



  • 측정 원리

전자기 유량계는 패러데이의 법칙에 따라 동작하며, 5μs/cm 이상의 전도율와 0.2에서 15m/s의 전도 매개체을 측정할 수 있습니다.전자기유량계는 일종의 부피 유량계로 파이프를 통과하는 액체의 유속을 측정하는 데 쓰입니다.

전자 유량계는 패러데이의 법칙에 따라 작동합니다.액체가 직경이 Dv의 유량으로 파이프를 통과할 때,여기 코일에 의해 B의 자속 밀도가 생성됩니다.아래 전력은 E 와 유속 v 에 비례합니다:

E=K×B×V×D



            위치 설명:
              E-유도 기전력
              K-
미터 상수
              B-자기 유도 밀도
              V-
측정관 단면의 평균 유속
              D-측정관 내경

mag meter Measuring principle

  • 작품 소개

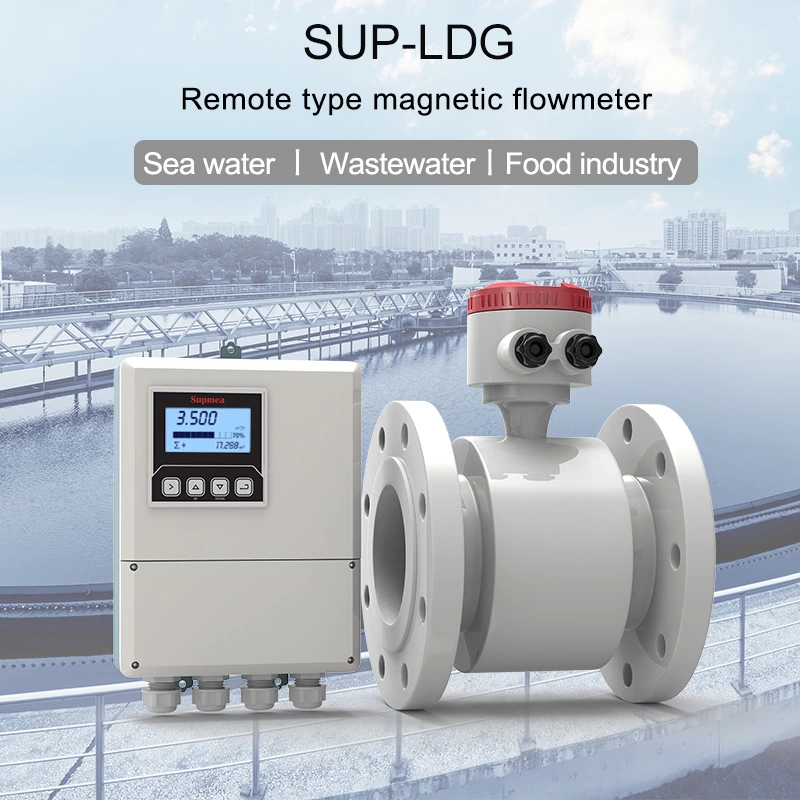

remote type magnetic flowmeter

주의: 본 제품은 폭발방지장소에 사용하는 것을 엄금합니다.


  • 작품 응용

전자기 유량계는 이미 각 분야에서 60여 년 동안 사용되었습니다. 이러한 계기는 모든 전도된 액체에 적용됩니다. 예를 들면 다음과 같습니다:

생활용수, 공업용수, 원수, 지하수, 도시 오수, 공업 폐수, 가공 후 중성 펄프, 펄프 등

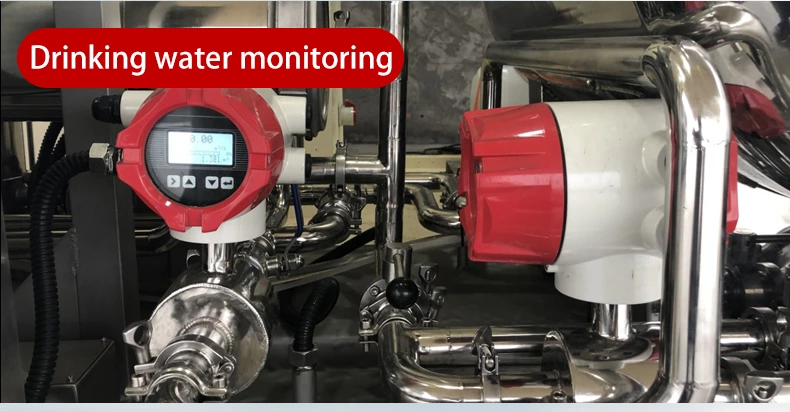

drinking water flowmeter

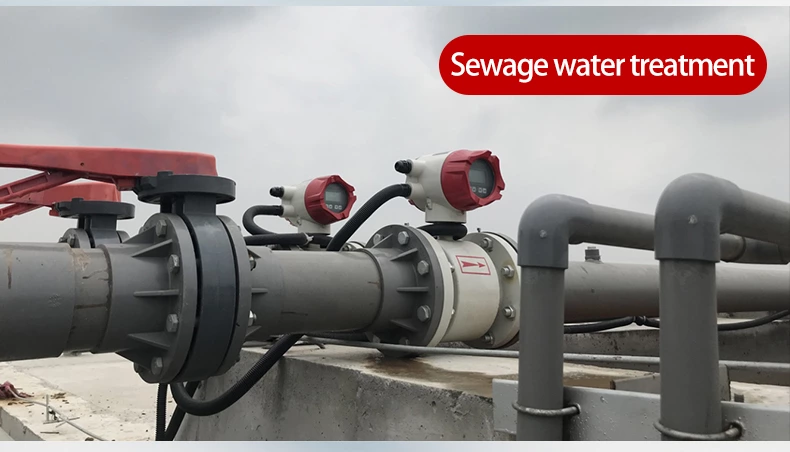

sewage water flowmeter

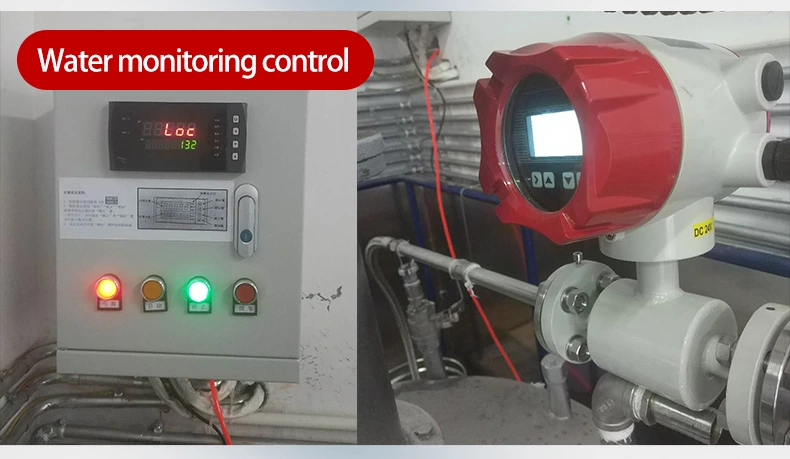

water monitoring flowmeter

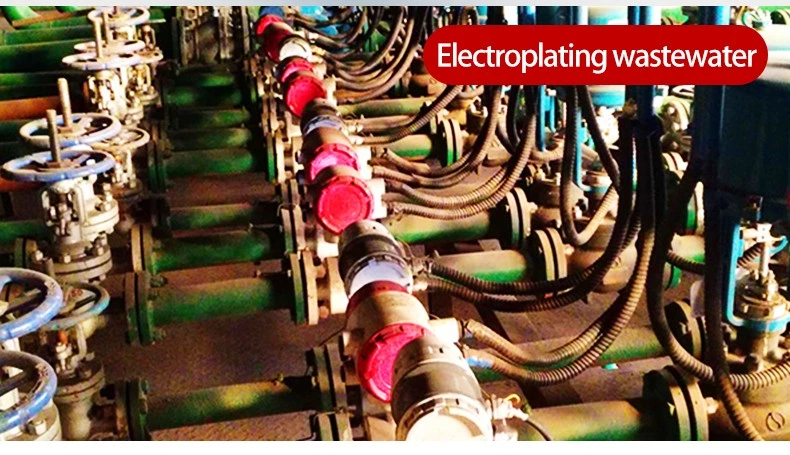

electroplant flowmeter mag


  • 설명

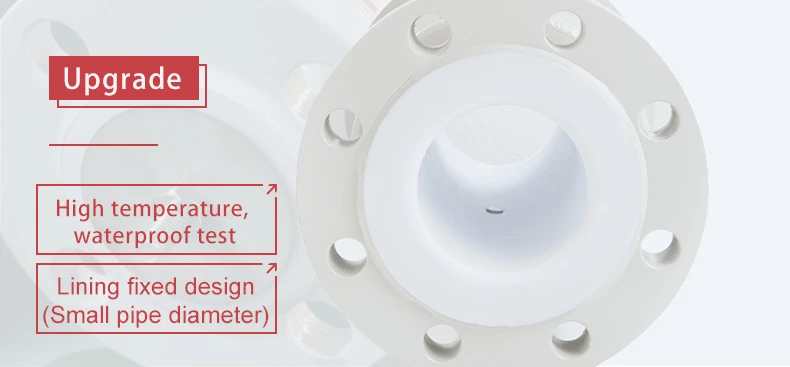

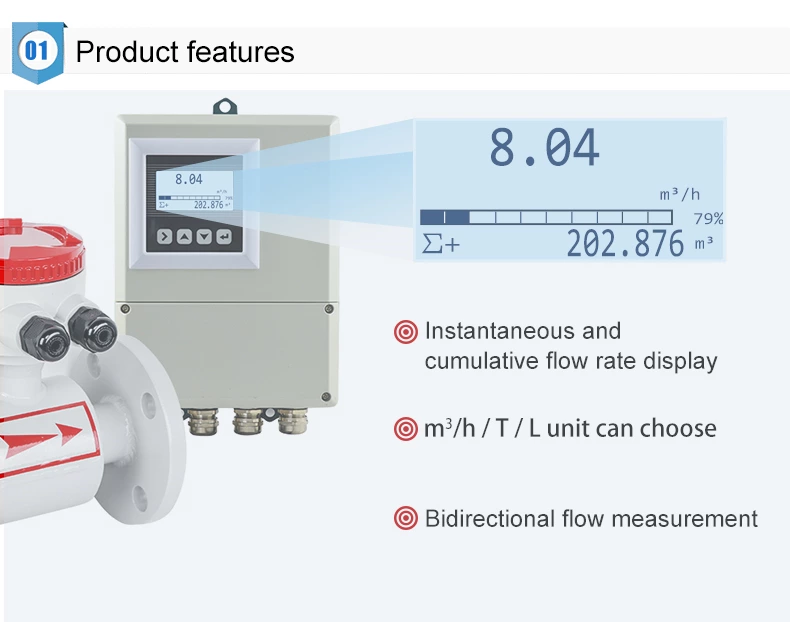

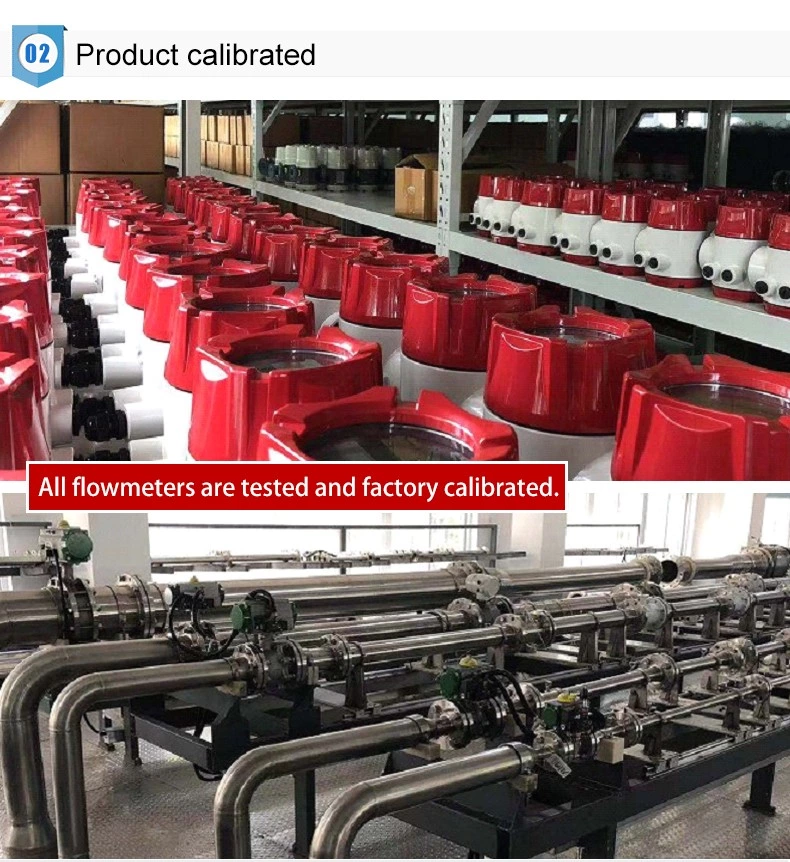

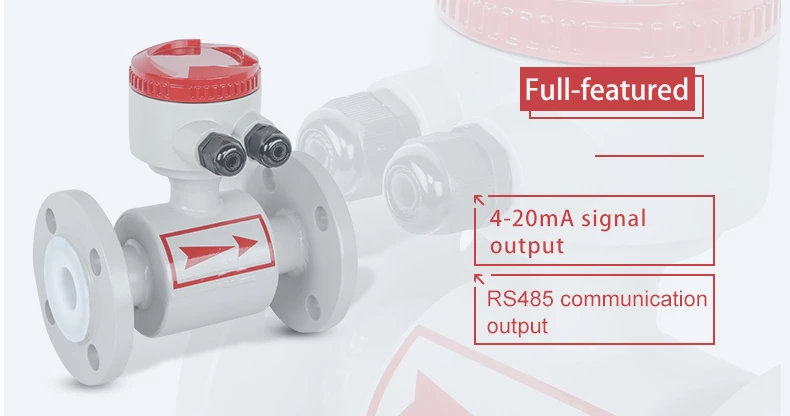

    flowmeter featureflowmeter 4 20maflowmeter upgradeflowmeter calibratedmagnetic flowmeter cemag flowmeter iso9001

flow meter make linemagnetic flowmeter calibrationmt flowmeter calibrateyokogawa flowmeter magnetic

flowmeter stability test

emc test magnetic flowmeter



success storymag flowmeter applicationmag flowmeter application
