SUP-LDG 탄소강체 전자 유량계

제품 스펙 제품: 전자 유량계 모델명: SUP-LDG 배관 사이즈: DN15~DN1000 일반적인 사용 압력: DN6 - DN80, PN<4.0MPa; DN100 - DN150, PN<1.6MPa; DN200 – DN1000, PN<1.0MPa;

특징

  • 배관 사이즈: DN15~DN1000
  • 정밀도: ±0.5%(Flow speed > 1m/s)
  • 반복성: 0.15%
  • 전도율:  Water: Min. 20μS/cm; Other liquid: Min. 5μS/cm
  • 턴다운 비율: 1:100
  • 전원: 100-240VAC,50/60Hz; 22-26VDC



  • 제품 스펙
제품  전자 유량계
모델명  SUP-LDG
 배관 사이즈   DN15~DN1000
일반적인 압력  N6 - DN80, PN<4.0MPa; DN100 - DN150, PN<1.6MPa; DN200 – DN1000, PN<1.0MPa; DN1200 – DN2000, PN<0.6MPa
 정밀도   ±0.5%,±2mm/s(flowrate<1m/s)
안감 재료   PFA,F46,Neoprene,PTFE,FEP
전극 재질   Stainless steel SUS316, Hastelloy C, Titanium,Tantalum Platinum-iridium
사용 온도   Integral type: -10℃~120℃;  Split type: -25℃~120℃
전원   100-240VAC,50/60Hz, 22VDC—26VDC
 환경온도  -10℃~60℃
전도도   Water 20μS/cm other medium 5μS/cm
구조 종류  Tegral type, split type
 IP 등급   IP65, IP68(optional)
제품 표준서  JB/T 9248-2015




  • 측정 원리

전자 유량계는 패러데이의 법칙에 따라 작동합니다.액체가 직경이 Dv의 유량으로 파이프를 통과할 때,여기 코일에 의해 B의 자속 밀도가 생성됩니다.아래 전력은 E 와 유속 v 에 비례합니다:

E=K×B×V×D

위치:
E-유도 기전력
K-미터 상수
B-자기 유도 밀도
V-측정관 단면의 평균 유속
D-측정관 내경


flowmeter principle


  • 작품 소개

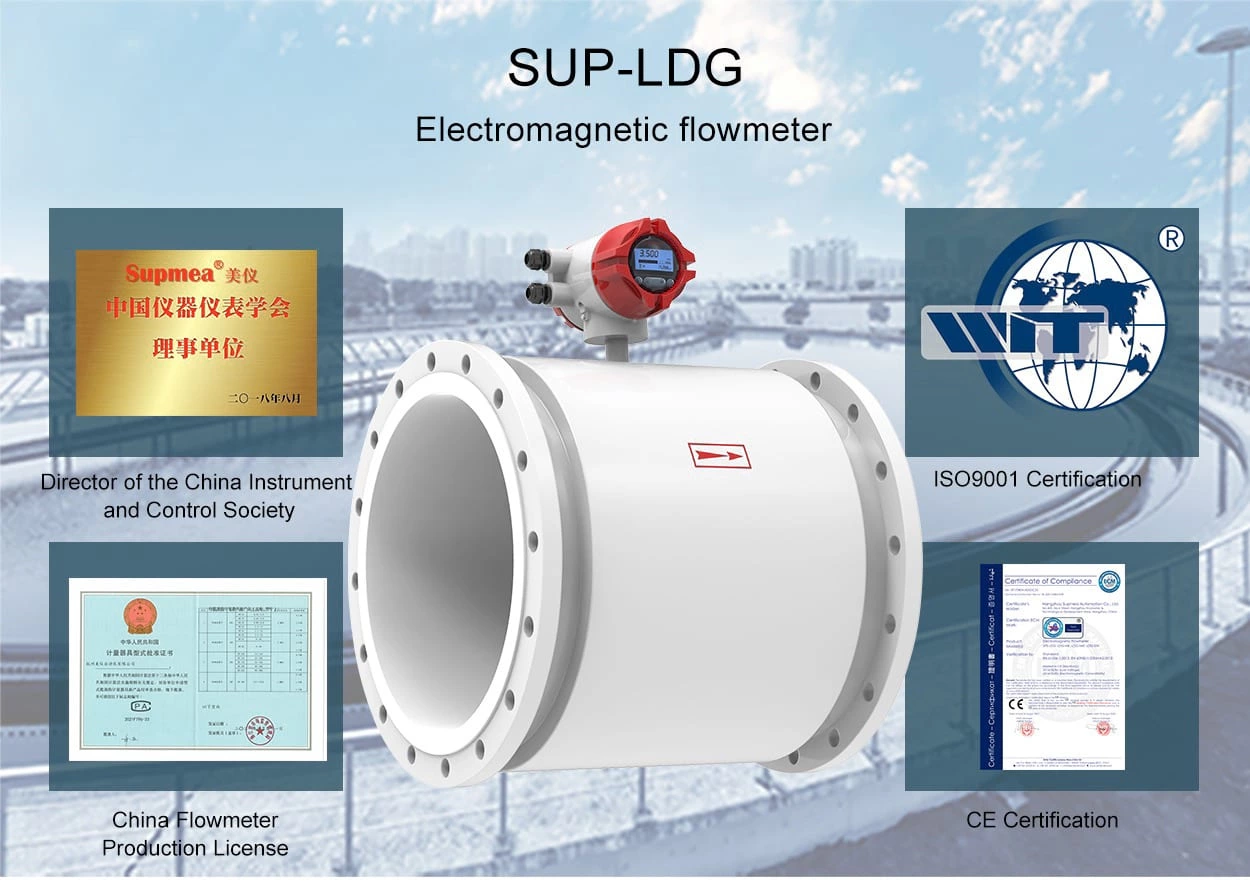

magnetic flow meter introduction

주의: 본 제품은 폭발방지장소에 사용하는 것을 엄금합니다.


  • 설명

magnetic flowmeter readings

flowmeter display

flowmeter

flow transmitter display

flowmeter modular package

full bore magneitc flowmeter part

flow meter make linemagnetic flowmeter calibrationmt flowmeter calibrateyokogawa flowmeter magnetic

flowmeter stability test

emc test magnetic flowmeter



success storymag flowmeter applicationmag flowmeter application
